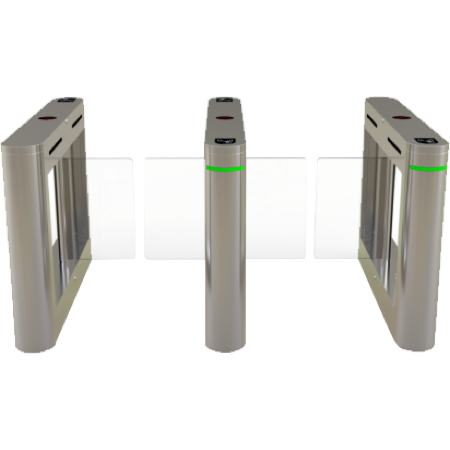

扫码人行通道闸机
扫码人行通道闸机

扫码人行通道闸机

product description
1.机箱长度增加到1400mm加400摆臂大小不增加费用 2.材料厚度:上盖非标1.2足1.16 机身非标1.0足0.96 3.控制方案:无刷控制方案 4.电机品牌:中大无刷电机 红外:杰泰克红外 电源:无刷控制专用电源
扫码人行通道闸机
产品功能

多组电眼传感器实时监测通道状态,精准逻辑判断,无阻碍授权通行

亚克力材质:箱体两端为黑色亚克力板+绿色导光指示灯,翼板为透明亚克力板+红绿双色通行状态灯,属于纤薄款翼闸机型(提供彩色实物照片)(可达到出口欧美标准、可提供CPST欧冠检测报告)

 机械装置、门体位置、电流检测及通道传感器等四重保护通道行人的防夹安全保护

整个系统运行采用无级次定位装置,运行过程由传感器控制,无机械冲撞

数控加工工艺,表面精细处理,抗腐蚀性强

具有自动复位功能,通行者读有效卡后,若在规定时间内未通行时,系统将自动取消用户此次通行的权限。

方便易用,便于随身物品如包裹行李等通过

防尾随功能:防范等级2级

通行状态指示功能:以直观的 LED 灯指示形式表示出是可以通行还是禁止通行;

具有多种工作模式可供选择: 即可单向通行、可双向通行,红外开闸或通过给主板开闸信号控制通行等等,都可通过主板菜单进行设定;

具有防尾随功能:当每次通行后自动取消通行时间,防止人员防尾;防止非法操作及报警功能

标准的对外电气接口,带光电安全隔离,可与各种控制设备相挂接,便于系统集成

当收到开闸信号后,通行者在规定的时间内未通行时,系统将自动取消.通行者验证通过后,在限定的时间内无人通过时,栏挡应能自动关闭。



名称

扫码通道闸版

型号

GK728-YT 扫码通道闸版

基本参数

尺寸

长度:1400毫米  宽度:180毫米  高度:980毫米

箱体尺寸

机身宽度机身两端为≤180mm;机身长度≤1400mm;高度≤980mm;伸缩臂长≤310mm(提供对实物的测量照片)

箱体

304不锈钢A级板材

表面处理

拉丝/ 抛光/ 电镀/ 烤漆

机芯

45#钢,表面电镀彩锌机械机芯【基于德国技术】无损机芯

红外

国外进口金属感应器

门体

亚克力材质

机芯性能

门体

有机玻璃.不锈钢摆臂等

传动模式

伺服移动定位驱动器

安全摸式

断电后为无障碍通道

助力驱动

无刷电机

开门方式

中分对开式

开关门速度

0.1-999秒(用户可设)

通道宽度

550mm-700mm

设备噪音

开关门≦30db

门体行程

300mm(单个门体)

通行速度

常闭模式35人/分钟;常开模式60人/分钟

控制输入/输出

6路开关量输出(12V和24V干接点信号) / 4路开关量输入(脉宽不小于100ms、驱动电流不小于10mA且高低电平差值为5 ~ 36V的直流电平信号)

相对湿度

0 ~ 95%(不冷凝)

无刷防撞机芯寿命

500万次(机芯具有实用新型专利)

防水防尘设计

IP65



电气及环境

电压

100V至240V交流电(大范围电源输入电压)



频率

单相 50Hz 至 60Hz

工作电压

DC24V

电流

静态 300mA;动态4A(最大工作电流)

操作温度

-20 至 70°C(-4 至 158°F)

存放温度

-40 至 80°C(-40 至 176°F)

相对湿度

非凝固状态下 5% 至 95%

安检门协议通信功能

标准RS232 串口 数字I/O RS485/CAN BUS接口(可选)安检门协议为,安检门报警会一直给出接电器信号,闸机无法通行,安检门协议要求可以根据客户要求定制。

标准RS232 串口 数字I/O RS485/CAN BUS接口(可选)安检门协议为,安检门报警会一直给出接电器信号,闸机无法通行,安检门协议要求可以根据客户要求定制。
